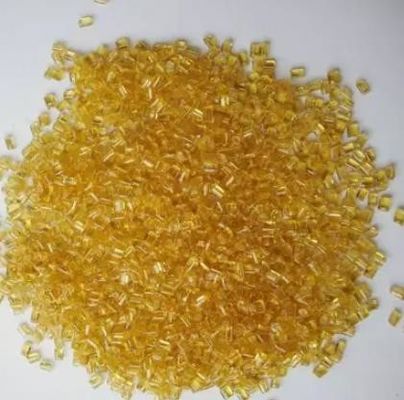

Ultem PEI PW1000 es una polieterimida de flujo estándar sin rellenar (Tg 217 °C).Certificado NSF-61 y W270. aprobado por la FDA de los EE.UU. y el contacto alimentario europeo.
| Propiedades | VALORES típicos | Unidades | Métodos de ensayo |
| Mecánica | |||
| Las pruebas de abrasión de Taber, CS-17, 1 kg. | 10 | mg/1000 cy | Método S-Plastics |
| Estres de tracción, rendimiento, 50 mm/min | 105 | MPa | Se trata de la norma ISO 527 |
| Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes: | 85 | MPa | Se trata de la norma ISO 527 |
| Deformación de la tracción, rendimiento, 50 mm/min | 6 | % | Se trata de la norma ISO 527 |
| Deformación de la tracción, ruptura, 50 mm/min | 60 | % | Se trata de la norma ISO 527 |
| Modulo de tracción, 1 mm/min | 3200 | MPa | Se trata de la norma ISO 527 |
| Estres de flexión, rendimiento, 2 mm/min | 160 | MPa | Se trata de la norma ISO 178 |
| Modulo de flexión, 2 mm/min | 3300 | MPa | Se trata de la norma ISO 178 |
| Dureza, H358/30 | 140 | MPa | Las condiciones de las condiciones de trabajo |
| Impacto | |||
| Izod Impacto, sin muescas 80*10*4 +23°C | No. | KJ/m2 | Se aplicará la norma ISO 180/1U. |
| Izod Impacto, sin muescas 80*10*4 -30°C | No. | KJ/m2 | Se aplicará la norma ISO 180/1U. |
| Izod Impacto, notado 80*10*4 +23°C | 6 | KJ/m2 | Se aplican las siguientes condiciones: |
| Izod Impacto, con muesca 80*10*4 -30°C | 6 | KJ/m2 | Se aplican las siguientes condiciones: |
| La temperatura máxima es de 23 °C, con una muesca en V. El borde es de 80*10*4 sp=62 mm | 4 | KJ/m2 | Se aplican los siguientes requisitos: |
| Impacto de Charpy, con muesca, 23°C | 10 | KJ/m2 | Se aplican los siguientes requisitos: |
| La temperatura máxima es de -30 °C, con muesca en V. | 4 | KJ/m2 | Se aplican los siguientes requisitos: |
| La energía térmica | |||
| Conductividad térmica | 0.24 | W/m-°C | Las condiciones de las condiciones de trabajo |
| CTE, de 23°C a 150°C, flujo | 5.E-05 | 1/°C | Las condiciones de las condiciones de trabajo |
| CTE, de 23°C a 150°C, flujo | 5.E-05 | 1/°C | Las condiciones de las condiciones de trabajo |
| Temperatura de ablandamiento de Vicat, tasa A/50 | 215 | °C | Se trata de la norma ISO 306. |
| Temperatura de ablandamiento de Vicat, tasa B/50 | 211 | °C | Se trata de la norma ISO 306. |
| Temperatura de ablandamiento de Vicat, tasa B/120 | 215 | °C | Se trata de la norma ISO 306. |
| HDT/Be, 0,45 MPa Edgew 120*10*4 sp=100 mm | 200 | °C | Se aplican los siguientes requisitos: |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 190 | °C | Se aplican las siguientes condiciones: |
Procesamiento
| MOLDEO por inyección | ||
| Temperatura de secado | 150 | °C |
| Tiempo de secado | 4 6 | Horas |
| Contenido máximo de humedad | 0.02 | % |
| Temperatura de fusión | 370 410 | °C |
| Temperatura de la boquilla | 350 ¢ 405 | °C |
| Temperatura del frente de la zona 3 | 360 ¢ 415 | °C |
| Temperatura media de la zona 2 | 350 ¢ 405 | °C |
| Temperatura trasera de la zona 1 | 340 395 | °C |
| Temperatura de las columnas | 80 ¢ 120 | °C |
| Temperatura del moho | 140 ¢ 180 | °C |
Para obtener más información, descargue la hoja de datos | |
 | El SS-Plastics Ultem PEI PW1000.pdf |
Obtenga la última cita |
